LW□-12—二次融合SF6斷路器（以下簡稱斷路器）是我公司根據國家電網一二次融合成套柱上開關入網要求開發的新一代產品。斷路器符合國家電網一二次融合成套柱上開關的要求，具有結構緊湊，布局合理，功能齊全等優點。斷路器各項指標均符合國家電網一二次融合成套柱上開關的要求，并通過中國電力科學研究院有限公司的一二次融合專項檢測。斷路器采用統一參數的三相保護電流互感器、零序電流互感器和零序電壓傳感器，具有測量范圍寬，測量精度高，可靠性高的特點，與一二次融合控制器配合，可快速準確判定線路各種故障。
正常使用環境
1. 周圍空氣溫度：-40℃+40℃；
2. 海拔高度：不超過3000m;
3. 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染，污穢等級：IV級;
4. 風速不超過34m/s（相當于圓柱表面上的700Pa）;
5. 來自開關設備和控制設備外部的振動或地動是可以忽略的；
6. 在二次系統中感應的電磁干擾的幅值不超過1.1OkV。

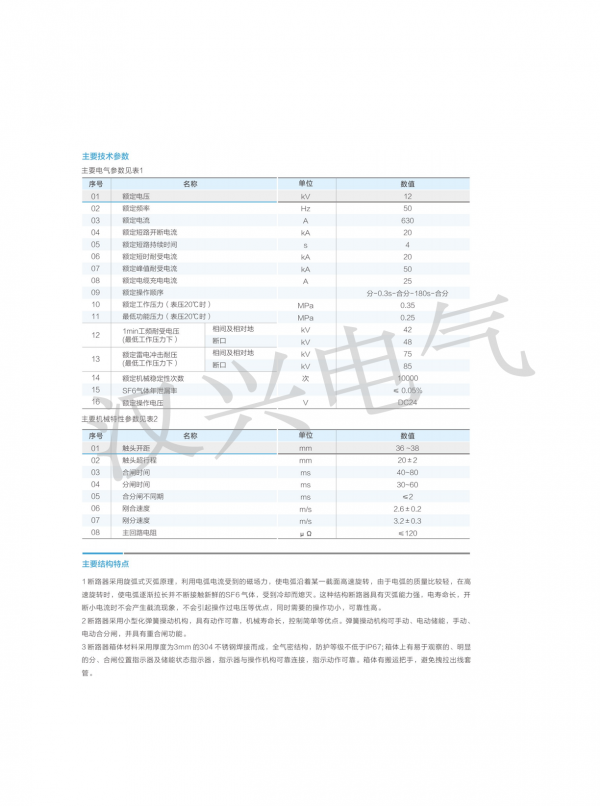

技術參數
主要結構特點
1斷路器采用旋弧式滅弧原理，利用電弧電流受到的磁場力，使電弧沿著某一截面高速旋轉，由于電弧的質量比較輕，在高速旋轉時，使電弧逐漸拉長并不斷接觸新鮮的SF6氣體，受到冷卻而熄滅。這種結構斷路器具有滅弧能力強，電壽命長，開斷小電流時不會產生截流現象，不會引起操作過電壓等優點，同時需要的操作功小，可靠性高。
2斷路器采用小型化彈簧操動機構，具有動作可靠，機械壽命長，控制簡單等優點。彈簧操動機構可手動、電動儲能，手動、 電動合分閘，并具有重合閘功能。
3斷路器箱體材料采用厚度為3mm的304不銹鋼焊接而成，全氣密結構，防護等級不低于IP67;箱體上有易于觀察的、明顯的分、合閘位置指示器及儲能狀態指示器，指示器與操作機構可靠連接，指示動作可靠。箱體有搬運把手，避免拽拉出線套管。
外形及安裝示意圖
