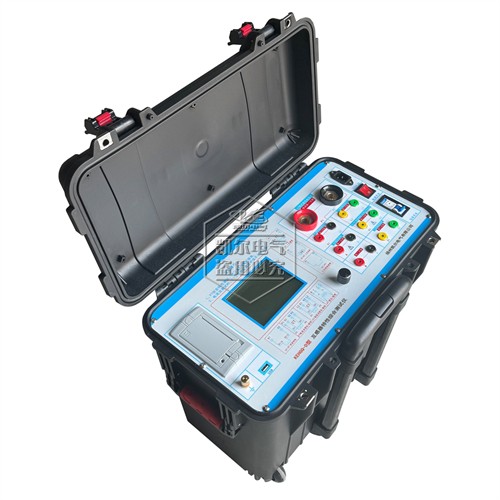

KEHGQ-D型互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二、主要特征
● 支持檢測CT和PT；
● 滿足GB1207、GB1208等規程要求；
● 無需外接其它輔助設備，單機即可完成所有檢測項目；
● 自帶微型快速打印機、可直接現場打印測試結果；
● 操作簡便，帶有智能提示，使用戶更易上手操作；
● 大屏幕液晶，圖形化顯示接口；
● 按規程自動給出CT/PT（勵磁）拐點值；
● 自動給出5％和10％誤差曲線；
● 可保存3000組測試資料，掉電后不丟失；
● 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
● 小巧輕便≤25Kg，非常利于現場測試。
三、主要測試功能（見下表）
|
CT |
PT |
|
伏安特性（勵磁特性）曲線 |
伏安特性（勵磁特性）曲線 |
|
自動給出拐點值 |
自動給出拐點值 |
|
自動給出5％和10％的誤差曲線 |
變比測量 |
|
變比測量 |
極性判斷 |
|
比差測量 |
比差測量 |
|
相位（角差）測量 |
相位（角差）測量 |
|
極性判斷 |
交流耐壓測試 |
|
一次通流測試 |
二次負荷測試 |
|
交流耐壓測試 |
二次繞組測試 |
|
二次負荷測試 |
鐵心退磁 |
|
二次繞組測試 |
|
|
鐵心退磁 |
|
四、主要技術參數（見下表）
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10％ 、50Hz |
|
|
設備輸出 |
0～2500Vrms， 5Arms（20A峰值） |
|
|
大電流輸出 |
0～600A（可定制1000A） |
|
|
勵磁精度 |
≤0.5％（0.2％*讀數+0.3％×量程） |
|
|
二次繞組 |
范 圍 |
0.1～300Ω |
|
精 度 |
≤0.5％（0.2％×讀數+0.3％×量程） |
|
|
二次實際 |
范 圍 |
5～1000VA |
|
精 度 |
≤0.5％（0.2％×讀數+0.3％×量程）±0.1VA |
|
|
相位測量 |
精 度 |
4min |
|
分辨率 |
0.1min |
|
|
比差 |
精 度 |
0.05％ |
|
CT變比測量 |
范 圍 |
≤25000A/5A（5000A/1A） |
|
精 度 |
≤0.5％ |
|
|
PT變比測量 |
范 圍 |
≤500KV |
|
精 度 |
≤0.5％ |
|
|
工作環境 |
溫度：－10℃～40℃，濕度：≤90％，海拔高度：≤2000m |
|
|
尺寸/重量 |
尺寸：410mm×260mm×340mm，主機：26kg，附件：3.4kg |
|
1、輸入電壓AC220V±10％、額定頻率 50Hz；
2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、參數對應的環境溫度是23℃± 5℃。
