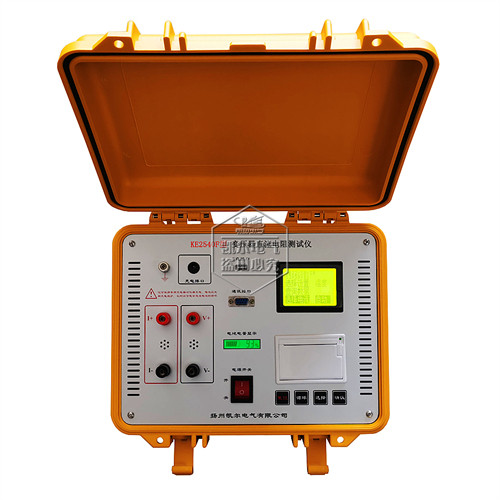

KE2540F型 變壓器直流電阻測試儀（帶溫度換算）
一、產品概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
我公司自行開發生產的KE2540F型變壓器直流電阻測試儀采用32位雙ARM內核，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部鋰電池工作，很大程度上方便了野外工作人員的現場測試工作。
二、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便；
2、儀器采用全新電源技術，測量范圍寬；
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠；
4、響應速度快，儀器測量數據穩定，儀器測試過程中自動刷新數據；
5、智能化功率管理技術，儀器總是工作在很小的功率狀態，有效減輕儀器內部發熱，節約能源；
6、該儀器具有溫度換算功能，能自動換算出不同溫度下的電阻值；
7、自帶大功率鋰電池（電池電量顯示 可實時看到電池的電量），交直流兩用。方便在沒有交流電的野外作業；
8、具有U盤接口，方便數據傳輸（選配）；
9、該儀器輸出電壓達到30V，能測量大容量的主變。測量值高達50KΩ，實現了大小變壓器都能測量的功能；
10、儀器內部帶有不掉電時鐘；
12、儀器內部具有不掉電存儲器，可長久保存數據。
三、技術指標
1、工作電源：AC220V或內置可充電鋰電
2、測試電流：10A、5A、1A、200mA、40mA、<5mA（自動檔測試時，儀器自動選擇測試電流）
3、測試量程：0 - 50KΩ
4、分辨率：0.1μΩ
5、準確度： 0.2％±2個字
6、測試方式：自動/手動
7、工作溫度：-20～40℃
8、工作濕度：<90％RH，不結露
9、外形尺寸：長325mm×寬240mm×高140mm
10、產品重量：9.0kg
