儀器簡介

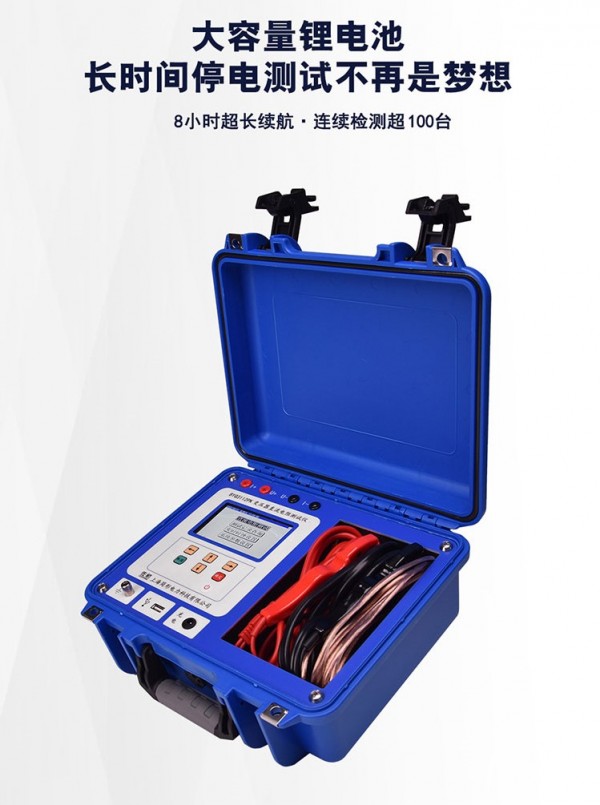

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。佐航 BYQ3112PK 變壓器直流電阻測試儀器是一款創新型產品，內置大容量鋰電池，儀器與測試線采用機線一體設計，產品體積小巧，便于攜帶。產品不僅適合變壓器、互感器、電抗器等感性試品的測量， 而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。
功能特點
1. 六檔電流，輸出10A，可自動選擇電流，方便快捷。
2. 量程寬（500uΩ～10kΩ），精度高（準確度可達0.2級）。
3. 具有電阻溫度換算功能。
4. 具有多種保護功能（反電動勢保護、斷線保護、斷電保護、過熱報警等）。
5. 4.3寸超大工業級高亮度彩色液晶屏，在強光下顯示依然清晰可見。
6. 鋰電池續航持久，充電4小時可連續使用8小時以上，檢測上百臺儀器。
7. 高達500條以上本機存儲和海量U盤存儲功能。
技術參數
| 直阻測試 500uΩ～10kΩ | |||
| 電流檔位 | 測量范圍 | 電流檔位 | 測量范圍 |
| 10A | 500uΩ? 200mΩ | 100mA | 10Ω ?200Ω |
| 5A | 10mΩ ?1Ω | 10mA | 50Ω?2kΩ |
| 1A | 100mΩ ?20Ω | 1mA | 500Ω?10kΩ |
| 技術指標 | |||
| 準確度 | ±（讀數×0.2%+2字） | 最高分辨率 | 0.1uΩ |
| 使用條件及外形 | |||
| 工作電源 | 內置鋰電池或外置充電器，充電器輸入100?240VAC，50Hz/60Hz | ||
| 充電電壓 | 16.8V | 充電電流 | ≤2A |
| 充電時間 | 約4小時 | 使用時間 | 大于8小時 |
| 主機重量 | 5.0kg（含測試線） | 主機尺寸 | 318mm（長）X 280mm（寬）X 150mm（高） |
| 使用溫度 | -10℃~50℃ | 相對濕度 | ≤90%，不結露 |
