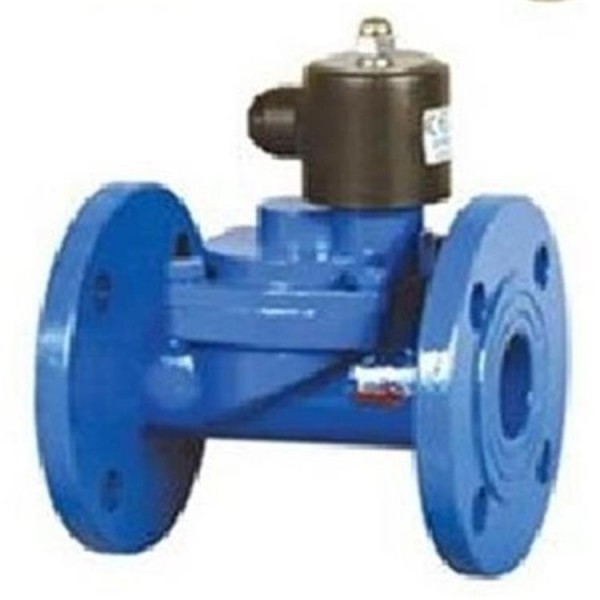

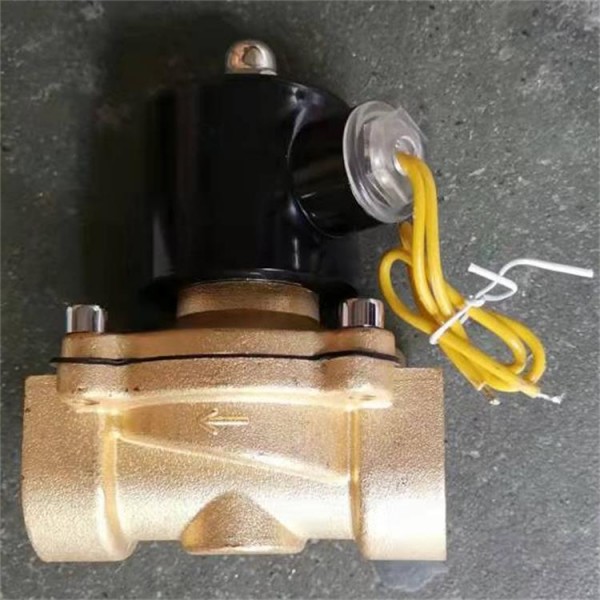

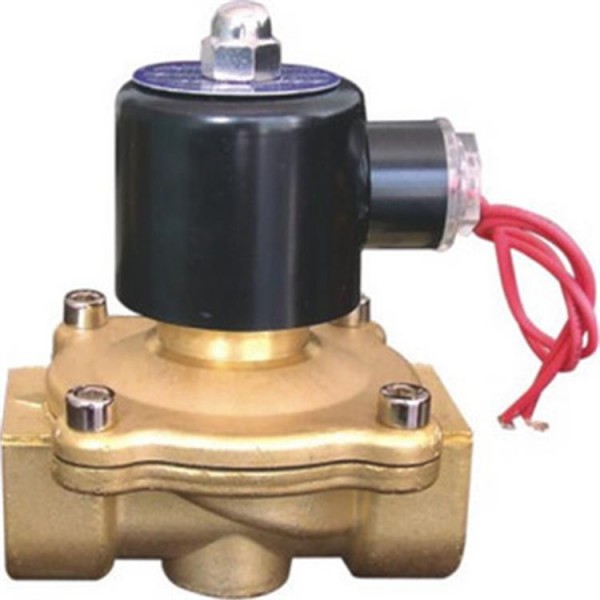

船用ZCM系列二位二通電磁閥
技術參數
工作介質：天然氣、煤氣、瓦斯
介質溫度：-5°C~60°℃
工作壓力：0~4bar
工作形式：常閉型
閥體材質：黃銅不銹鋼SS304鑄鐵(DN65~100mm)
密封材質：丁腈橡膠(NBR)
線圈：AC110VAC220VAC240V50Hz/60HzDC12VDC24V
鐵殼線圈IP54F級塑封線圈IP65H級
DN 15-25mmAC20VADC19WDN 35~50mmAC46VADC30W
DN 65~100AC50VADC30W
公稱通徑：DN3~100mm
選配
密封材質：VITON介質溫度-10℃~130C
工作形式：常開型帶LED指示燈接線盒
接口：NPT螺紋、 RC螺紋、 法蘭連接
防爆線圈：澆封型Ex mbl/II BT 4
閥座、下蓋為鑄鋁青銅ZcuA119Mn2，閥盤、閥桿為鋁青銅QA19-2
放泄閥是采用控制閥體內的啟閉件的開度來調節介質的流量。
將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，
使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，
保持出口壓力在設定的范圍內，保護其后的生活生產器具。
法蘭自閉式放泄閥GB/T4024-2005 JIS F7398
型式： JF、JU型
工作壓力：0.1Mpa
適用介質：燃油
公稱通徑：DN25、DN40、DN50
主要零部材質：閥體為ZG230-450C或ZcuSn5Pb5Zn5，
閥盤、填料壓蓋、閥桿為Hpd59-1，
手柄為Q235或ZcuSn5Pb5Zn5，
彈簧為B
自閉閥具有欠壓、超壓、失壓自動關閉，手動復位功能。
在停氣、供氣異常、膠管脫落等情況發生時，自動關閉，
主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，
通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
先導活塞式氣體減壓閥YK43X/F/Y型
公稱通徑：DN15-DN500
主要零部材質：閥體、閥蓋、底蓋為鑄鋼ZG230-450，閥座、閥盤為2Cr13/304*，
缸套為25（鍍硬鉻）/304*，活塞為2Cr13/銅合金，活塞環為合金鑄鐵/對位聚苯*，
導閥座、導閥桿為2Cr13/304*，膜片為1Cr18Ni9Ti，主閥、導閥彈簧為50CrVA，
調節彈簧為60Si2Mn，密封墊（X/F/Y）為橡膠/聚四氟乙稀/硬質合金，
導閥體、導閥蓋為25/304*
