船用呼吸閥
型號：CB/T692-1994
型式：A、AS、B、BS型
工作壓力：壓力閥≤0.021MPa，真空閥＜-0.007MPa
公稱通徑DN/DN’：80/100、100/150
適用介質：氣體
法蘭連接尺寸：
A型——法蘭連接尺寸按GB/T569的彈簧式呼吸閥
B型——法蘭連接尺寸按GB/T569的重力式呼吸閥
AS型——法蘭連接尺寸按GB/T2051的彈簧式呼吸閥
BS型——法蘭連接尺寸按GB/T2051的重力式呼吸閥
主要材質：閥體、閥蓋、吸氣口外罩為ZG230-450或HT200，
導桿為2Cr13，搖柄、拉環為Q235-A，閥蓋、閥座、
彈簧上盤、重力塊、調節套為ZQAl9-2，閥桿為QAl9-2，
彈簧為QSi3-1，金屬防水網罩、襯套為ZCuZn40Mn2，
密封環為工業用硫化橡膠板3709
船用FKM型空氣管頭、尼姑拉式空氣帽53-ON/CW
公稱通徑：DN50- DN450
船用空氣管頭包括外殼體、內殼體、法蘭接口、進氣口、密封圈與浮動密封體；
通過吸氣和呼吸使艙柜內的氣壓接近大氣壓，使其壓力保持在艙柜的設計壓力以內，
另外可以防止海水，雨水，火星進入艙柜。
主要作用是給艙室通氣可兼做測量管和艙室之間的通道，為各油、水艙提供空氣出入通道
船用空氣管頭CB/T3594-94
型式：E、ES、FS型
公稱通徑：DN50-DN350
適用介質：油、水、空氣
法蘭連接尺寸：E型DB569，ES、FS型GB2501
E、ES型材質：本體、蓋為ZG230-450，浮筒為Q235-A
FS型材質：本體為ZG230-450，蓋為ZG235，浮筒為Q235
日標空氣管頭JIS F3012
公稱通徑：DN50-DN200
主要零部件材質：閥體為HT200，浮筒1 Cr18Ni9Ti，
濾網為Q235A（內有1 Cr18Ni9Ti），密封圈為丁腈橡膠

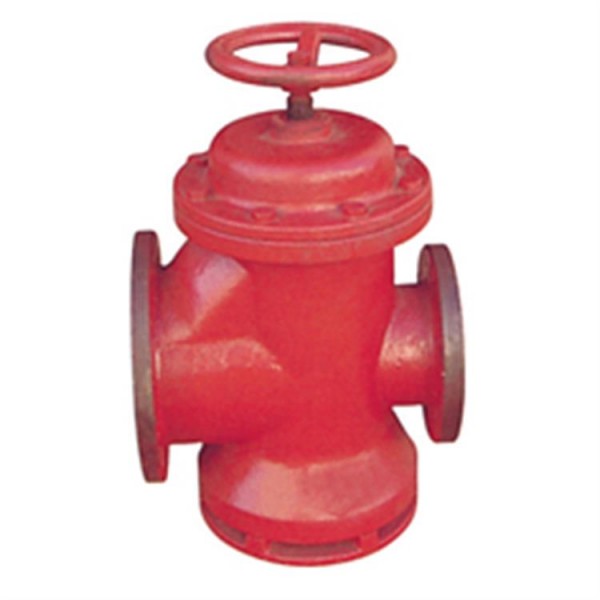

粗濾器以金屬絲網及多孔板等作為過濾介質，用來除去液體中
固體雜質物的濾清型過濾器。
通常用于管線上，除去液體中的泥沙、金屬切屑及污垢等。
若過濾介質上的孔眼堵塞，則產生很大的流動阻力，可拆下清洗或更換。
這種過濾器結構簡單。
空氣粗濾器 本實用新型涉及一種空氣粗濾器。
其豎直狀圓形外殼的上端開口內有若干傾斜且周向均布的導風葉片、
下端開口內有水平擋蓋且擋蓋上裝有豎直的圓形出氣管和排塵袋。
單聯油濾器CBM1133-82 JIS F7209
型式：S、LA、LB型
公稱壓力：0.5 Mpa
適用介質：滑油、燃油
