船用自閉式測量管頭
型號：CBM1128-82
型式：直通
公稱通徑：DN40-DN80
適用介質：油、水
連接形式：螺紋
主要材質：閥體、旋蓋、上蓋、壓蓋為
ZCuSn10Zn2，自閉式放氣閥為H62

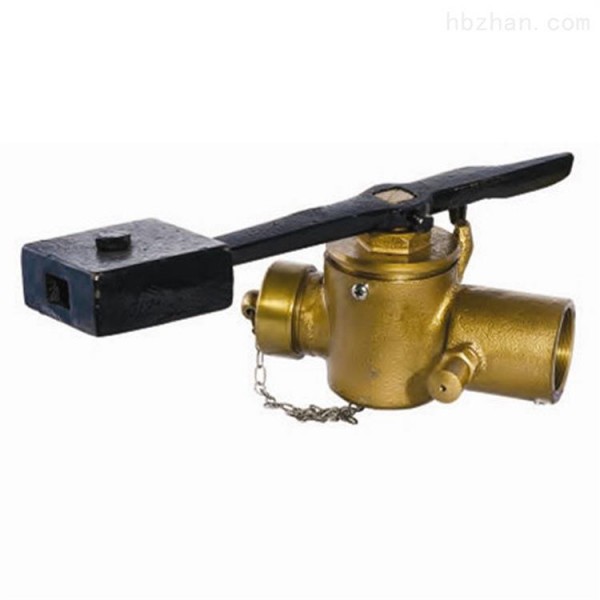

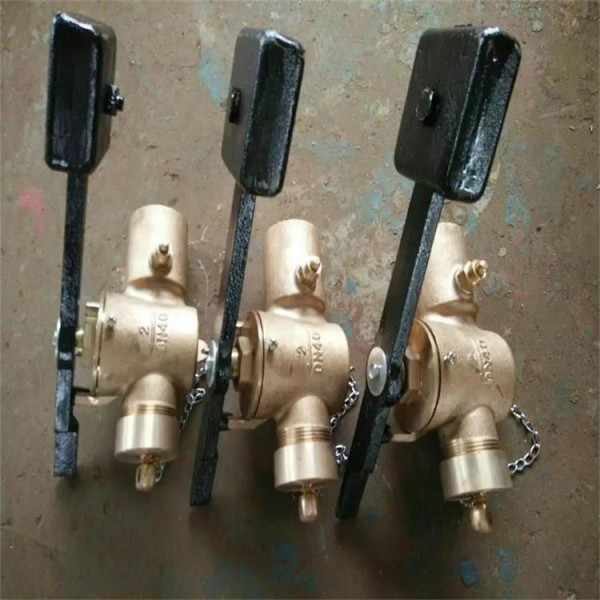

4：船用測深自閉閥
型號：CB/T3778-1999
型式：直通
試驗壓力：0.3MPa（閥體）
0.2MPa（密封面）
公稱通徑：DN40-DN65
適用介質：油、水
引用標準：GB/T14691-93
主要材質：閥體、旋蓋、上蓋、壓蓋為
ZCuSn10Zn2，手柄為Q235-A，重塊為
QT40-15，自閉式放氣閥為H62
5：船用測深注入頭
型號：CB/T3778-1999（CB413-80)
型式：A型——鋼甲板測深注入頭
B型——木甲板測深注入頭
C型——升高式測深注入頭
試驗壓力：0.11MPa
公稱通徑：DN40-DN150
適用介質：油、水
引用標準：GB/T14691-93
主要材質：本體為ZG230-450，蓋為1Cr18Ni9Ti
或ZCuZn16Si4，焊接座板為Q235-A
測深注入扳手規格（寬度×厚度）：
a）28.0mm×5.5mm
b）45.0mm×9.5mm
船用外螺紋重塊式快關閥GB1850-84
型式：AS、BS型
公稱壓力：2.5 MPa（適用介質：燃油）
公稱通徑：DN10－DN32
主要零部材質：閥體、閥蓋為碳素鋼Q235-A，閥盤為優質碳素鋼\鋼45，
閥桿為不銹鋼20Cr13，手柄為球墨鑄鐵QT400-18
快速關斷閥是熱電廠機組安全系統的重要組成部分，是保證抽汽機組安全運行、
防止抽汽管道蒸汽倒流引起汽輪機超速事故的重要安全設備。
抽汽機組為了防止抽汽倒流引起超速采用的安全措施是在抽汽管道上安裝逆止閥，
但是當前應用的抽汽逆止閥存在事故關閉時響應慢、不嚴密、無法有效防止抽汽倒流的缺陷，
曾有機組因此發生過重大事故
船用快關閥GB/T5744-2008
型式：AS、AQ、ASS、AQS、BS、BQ、BSS、BQS型
公稱壓力：0.25Mpa
適用介質：滑油、燃油和其他油類
公稱通徑：DN20-DN150
主要零部材質：閥體、閥蓋為鑄鋼ZG230-450，缸體為鑄鋁青銅CuAl9Mn2，
閥盤為碳素鋼\鋼45，閥桿、活塞桿為不銹鋼2Cr13，活塞為鋅黃銅CuZn38
快關閥是電廠汽輪機組安全系統的重要組成部分，是保證汽輪機組安全運行、
防止管道蒸汽倒流引起汽輪機超速事故的重要安全器件但是當前應用的抽汽逆止閥
存在事故關閉時響應慢、不嚴密、無法有效防止抽汽倒流的缺陷。
彈簧快關閥是針對以上問題所研發的一種新型的集成型電液控制快關閥，
其以彈簧作為快關動力，采用先進的電液控制技術進行自動控制，
閥門及其驅動控制機構自成一體，不需要外供控制油源，采用集成化、模塊化設計。
