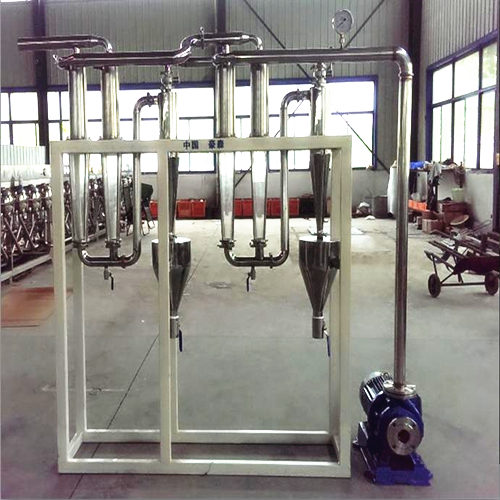

淀粉除砂器可以把經篩分機組加工后的淀粉乳液中的砂粒和其它較重雜質去除，是淀粉加工業必不可少的設備之一，也可適用于除去其它流體中的重質雜質。該設備結構簡單，設計xj，用料講究，錐形旋流管由衛生級鏡面不銹鋼板材制造，高速分離，除砂除雜率高，是豪森食品機械的獨到之處。其工作時，乳液（淀粉乳）被泵入旋流除砂器內，并在除砂器內高速旋轉，由于離心力的作用，較輕的物料（淀粉）通過溢流管排出，較重的物料（砂粒等）在離心力的作用下，沿著圓錐形的旋流管內壁向下從底部排出。向下旋流的砂粒收集于集砂斗內，由手工或自動的排砂閥排出。
一種淀粉乳除砂器，多個一級除砂器均由上部diyi圓筒體和下部透明diyi圓錐筒體構成，diyi圓筒體的外側壁上設有進料口，diyi圓筒體的頂端連接出料管，各個diyi圓筒體上的出料管與主出料管相連通，diyi圓錐筒體的底端連接在一級回流管上；二級除砂器由上部第二圓筒體和下部第二圓錐筒體構成，第二圓筒體外側壁連接一級回流管，第二圓筒體頂端設有二次回流口，二次回流管同二次回流口相連，第二圓錐筒體底端與集砂器相連。本實用新型采用透明一級除砂器的圓錐筒體，通過觀察細砂沿一級除砂器的圓錐筒體內壁螺旋下降到一次回流管時是否夾雜淀粉乳來開啟二次除砂器，達到了節省了生產成本，提高了工作效率。
在玉米、馬鈴薯、紅薯淀粉生產過程中，通常采用除砂旋流器除去淀粉乳中所含的細砂。除砂旋流器的分離原理是，待分離的物料以一定的速度沿切線方向進入旋流器的圓筒體部分作圓周回轉運動，不同比重的物料獲得不同的離心力。比重大的細砂(重相)獲得較大的離心力被拋向圓周運動的外層作外旋流，比重小的的淀粉乳(輕相)處于圓周運動的內層形成內旋流。這些物料呈螺旋狀向下運動，細砂沿旋流器上的圓錐筒體內壁螺旋下降到底流口。在圓周運動的內層旋轉下降的淀粉乳，受底流口的阻擋而以相同的旋向向上運動從旋流器頂部排出。
目前淀粉乳在除砂過程中，采用多個一級除砂器和一個二級除砂器，一級除砂器中比重大的細砂(重相)通過回流管進入二級除砂器，二級除砂器中比重大的細砂(重相)進入集砂器中。其中一級除砂器底部圓錐筒體為鋼制品，無法從除砂器表面得知物料在圓錐筒體的工作情況，這樣也就不能bz加工過程中比重小的的淀粉乳(輕相)會隨比重大的細砂(重相)進入回流管，這就需要開啟二級除砂器來對一次回流的細砂進行二次除砂，目前采用的一次除砂器和二次除砂器是同規格的，但是二次除砂相比一次除砂，二次除砂器中大部分都為細砂，無需像一次除砂器一樣做過長的運動來分離淀粉乳，這樣不但，jiangdi了加工效率，而且生產成本有所提高。
實用新型內容
為了解決背景技術中存在的技術問題，本實用新型提出了一種淀粉乳除砂器，通過觀察進入二級除砂器的細砂狀態來開啟二級回流，節省了生產成本，提高了工作效率。
