五軸加工中心五軸車銑復合中心南京雷能代理

點擊圖片查看大圖

產 品：	瀏覽次數：465五軸加工中心五軸車銑復合中心南京雷能代理
品牌：	科德
單價：	1588800.00元/臺
最小起訂量：	1 臺
供貨總量：	100 臺
發貨期限：	自買家付款之日起 90 天內發貨
更新日期：	2024-02-20 09:37 有效期至：長期有效

詳細信息

KMC600S U五軸立式加工中心具有更大的作業空間，更小的干涉，更強的切削剛度，更高的速度和精度；由于采用主軸移動模式，并且具備高達48m/min，1g加速度的性能指標，相比傳統機型具有更高的材料去除率（約提高83%）。KMC600 U的結構采用改良的龍門框架設計，床身采用礦物鑄石材料，其阻尼系數是鑄鐵的6-10倍，線膨脹系數是鑄鐵的1/20，用礦物鑄石材料澆鑄的高剛性龍門結構床身有著極佳的抑振性和抗熱變形能力。

KMC600S UMT五軸立式車銑復合加工中心具有立式加工中心介紹里的全部特點，KMC600S UMT在KMC600S U通用五軸立式加工中心的基礎上，增加車削功能，具有銑削和車削兩種模式，車削模式下回轉工作臺的C軸具有最高1600 rpm的轉速。這種銑車復合的特殊化設計，減少因傳統工序多次裝夾造成的時間損耗和精度損失，提高加工效率和加工精度。由于采用主軸移動模式，并且具備高達48m/min，1g加速度的性能指標，相比傳統機型具有更高的材料去除率。

KMC600S UMT五軸立式車銑復合加工中心的結構采用改良的龍門框架設計，三個軸在刀具上，兩個旋轉軸在工件上，達到最優的主軸支撐，數控回轉擺動工作臺實現雙壁支撐，Y軸采用四導軌支撐和位于中心的主驅動，A軸擺動角度為-130°~ +130°。環形刀庫與機床床身融為一體，結構簡單、節省空間。

用礦物鑄石的高剛性龍門結構設計有著極佳的抑振性和抗熱變形能力以及防潮性能，具有更好的環境適應性。

參數

PARAMETER

名稱	參數單位	KMC600S V	KMC600S U	KMC600S UMT（帶車削）
加工范圍	工件最大回轉直徑 mm 工作臺直徑 mm 工件最大重量kg	—— 1000×660 1000	Φ800 370×Φ450 300	Φ800 Φ370 150（車）300（銑）
行程	X / Y / Z軸移動量 mm A軸回轉范圍 C軸回轉范圍主軸端面到工作臺的距離 mm	700 / 650 / 450 —— —— 90～540	650 / 650 / 450 -130° ～+130° 未限制 90~540	650 / 650 / 450 -130° ～+130° 未限制 90~540
刀具主軸	最大扭矩S1 / S6（25%）Nm 最高轉速 rpm 額定功率 kw 刀柄刀具中心出水主軸定向定位鎖緊	84/125//84/125▲//141/186▲ 14000//18000▲//10000▲ 30//30▲//26.5▲ HSK- A63 不支持，支持 ▲ 支持不支持	84/125//84/125▲//141/186▲ 14000//18000▲//10000▲ 30//30▲//26.5▲ HSK- A63 不支持，支持 ▲ 支持不支持	84/125//84/125▲ 14000//18000▲ 30 HSK- A63 不支持，支持 ▲ 支持支持
A軸驅動	A軸驅動方式額定扭矩 Nm	—— ——	力矩電機雙直驅 3760	力矩電機雙直驅 3760
C軸驅動	C軸驅動方式額定扭矩 Nm	—— ——	力矩電機直驅 860	力矩電機直驅 700
最大進給速度	X軸 / Y軸 / Z軸 m / min A軸 rpm C軸 rpm	48 —— ——	48 30 80	48 30 800，1200
控制分辨率	X軸 / Y軸 / Z軸 mm C軸	0.0001 ——	0.0001 0.0001°	0.0001 0.0001°
全閉環控制	X軸 / Y軸 / Z軸 A軸 / C軸	標配 ——	標配標配	標配標配
定位精度	X軸 / Y軸 / Z軸 mm A軸 / C軸	0.008,0.005 ▲ ——	0.008,0.005 ▲ 8,5 ▲	0.008,0.005 ▲ 8,5 ▲
重復定位精度	X軸 / Y軸 / Z軸 mm A軸 / C軸	—— ——	0.005,0.003 ▲ 5,3 ▲	0.005,0.003 ▲ 5,3 ▲
刀庫	刀庫容量最大刀具直徑 mm 最大刀具長度 mm 最大刀具重量 kg	36 Φ80（Φ125相鄰位空） 300 8	36 Φ80（Φ125相鄰位空） 300 8	36 Φ80（Φ125相鄰位空） 300 8
附件 ▲	無線工件測頭 mm 對刀儀 mm	重復精度±0.003 重復精度±0.003	重復精度±0.003 重復精度±0.003	重復精度±0.003 重復精度±0.003
機床重量	整機凈重	約12噸	約13噸	約13噸
數控系統	供應商型號 HMI	科德數控股份有限公司 GNC62總線式數控系統 15寸, 19寸▲

▲為選配*以上指標可能因產品升級或技術改進而變化

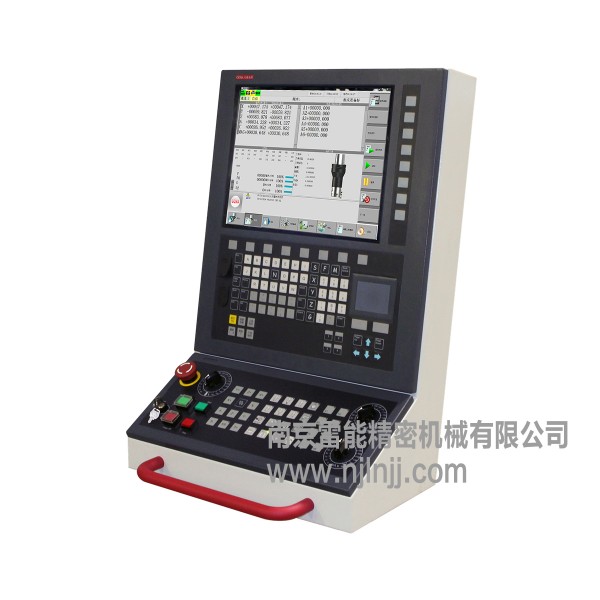

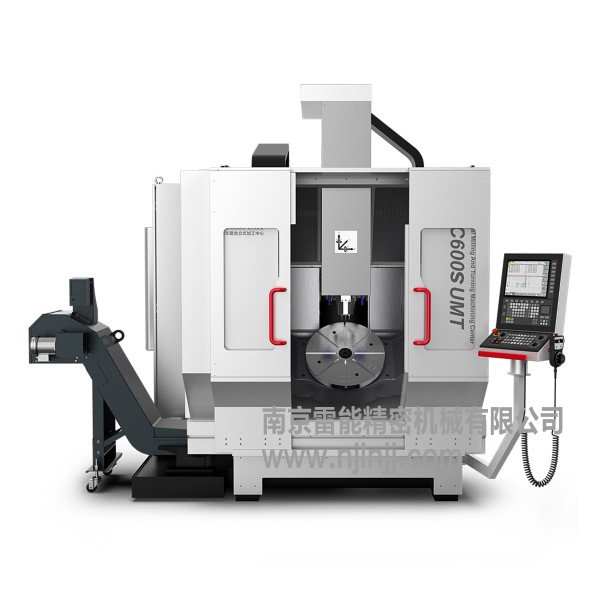

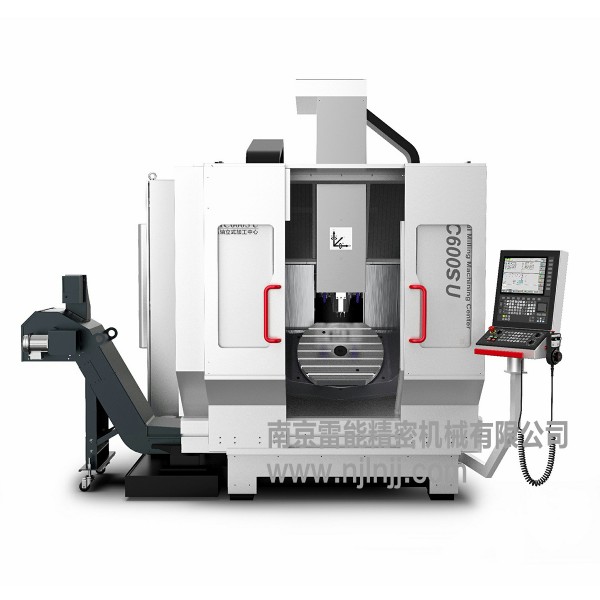

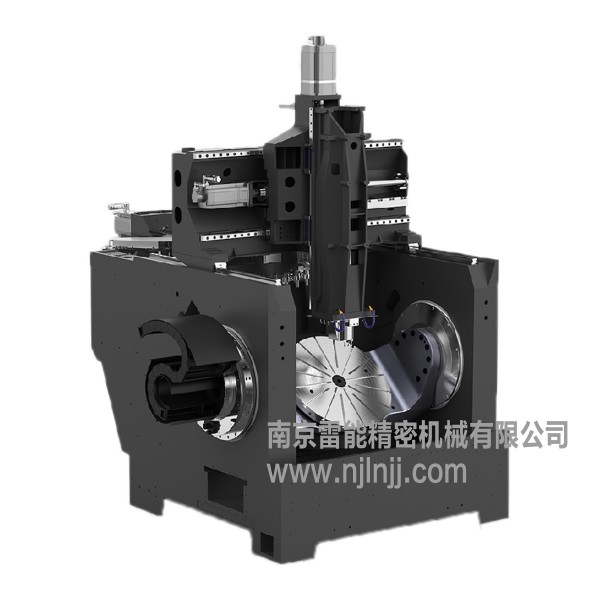

自制水印圖片科德五軸KMC600SU 自制水印圖片科德五軸KMC600SUMT 自制水印圖片機身自制水印圖片科德五軸系統面板應用領域典型樣件
