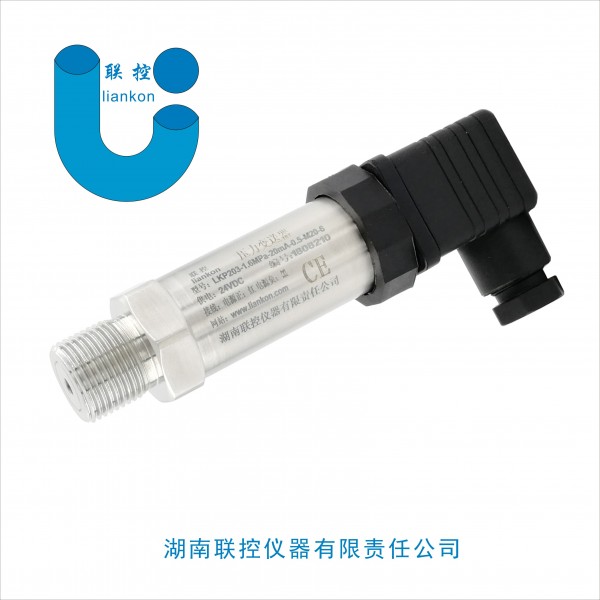

PTB503壓力傳感器（氣壓傳感器，液壓變送器，恒壓壓力傳感器，恒壓壓力變送器）采用不銹鋼整體構件，進口彈性體原件，高精度應變計及的貼片工藝，具有靈敏度高、性能穩定、良好的抗沖擊能力。316不銹鋼全封焊接，結構小巧、緊湊，有良好的防潮能力和優異的介質兼容性。
測量介質：弱腐蝕性的液體；弱腐蝕性的氣體。
廣泛用于工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力測量與控制。
主要技術參數：
量 程： -0.1～0～1～150(MPa)
綜合精度： 0.25%FS、0.5%FS、1.0%FS
輸出信號： 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓： 24DCV(9～36DCV)
介質溫度： -20～85～150℃
環境溫度： 常溫(-20～85℃)
負載電阻： 電流輸出型：大800Ω；電壓輸出型：大于50KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能： 0.1%FS/年
振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口(信號接口)：緊線螺母+四芯屏蔽線

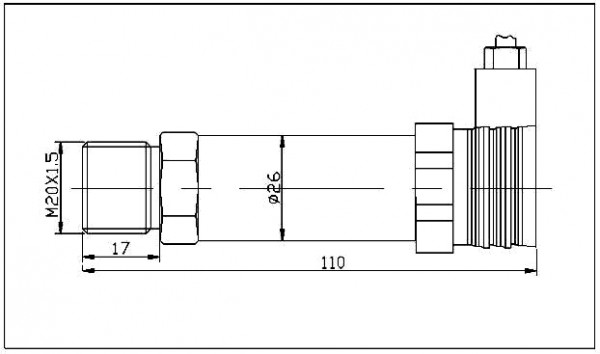

機械連接(螺紋接口)：1/2-20UNF、M14×1.5、M20×1.5等，其它螺紋可依據客戶要求設計
