煤礦用液壓鉆機適用范圍：該鉆機主要用于煤礦井下鉆進、抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。適用于巖石堅固性系數ｆ≤10的各種煤層、巖層。鉆機可在基本參數表中規定的方位角和傾角范圍任意鉆孔。

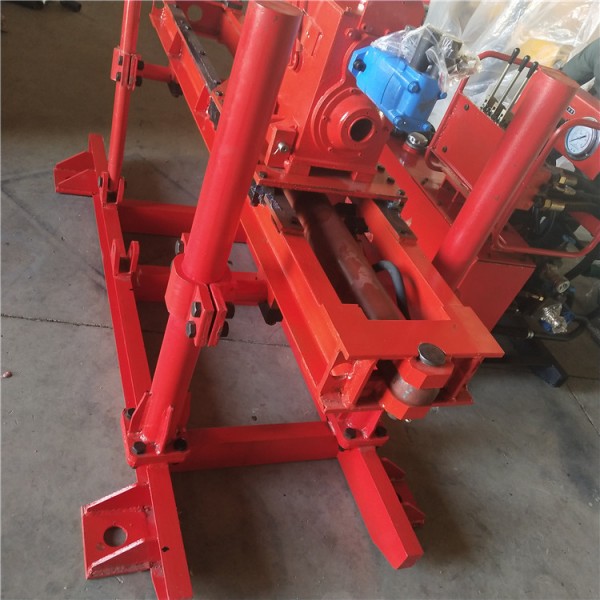

ZDY型煤礦用液壓坑道鉆機結構特征：該系列鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成。鉆機泵站和動力頭由不同管徑的、壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。
|
序號 |
項 目 |
單 位 |
ZDY－850型 |
|
1 |
鉆進深度 |
m |
200 |
|
2 |
開孔直徑 |
mm |
Ф65,Ф85,Ф115 |
|
3 |
終孔直徑 |
mm |
65,Ф75 |
|
4 |
鉆桿規格 |
mm |
Ф42.Ф50 |
|
5 |
鉆孔傾角 |
° |
0~90 |
|
6 |
鉆孔方位角 |
° |
0~360 |
|
7 |
輸出扭矩 |
N.m |
750、300 |
|
8 |
輸出轉速 |
r/min |
120、330 |
|
9 |
液壓系統工作壓力 |
MPa |
14 |
|
10 |
推 力 |
kN |
50 |
|
11 |
起拔力 |
kN |
30 |
|
12 |
錨固力 |
kN |
80×2 |
|
13 |
推進速度 |
m/min |
0~1.5 |
|
14 |
推進行程 |
mm |
850 |
|
15 |
電動機型號 |
|
YBK2-180M-4 |
|
16 |
電動機功率 |
kW |
18.5 |
|
17 |
電動機電壓 |
V |
380/660 |
|
18 |
油箱容積 |
L |
90 |
|
19 |
工作介質 |
|
上稠40＃液壓油 |
|
20 |
主機外形尺寸 |
mm |
2107×440×615 |
|
21 |
泵站外形尺寸 |
mm |
1400×700×986 |
|
22 |
整機重量 |
Kg |
1400 |
