一、Z61H鍛鋼承插焊閘閥概述:
鍛鋼閘閥有三種閥蓋設計形式:一種是螺栓式閥蓋，按這種設計形式設計的閥門],其閥體與閥蓋用螺栓螺母連接,纏繞式墊片316夾柔性石墨制造密封;客戶有特殊要求時也可采用金屬環連接。
二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封;客戶有特殊要求時也可采用全焊逶連接。
三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

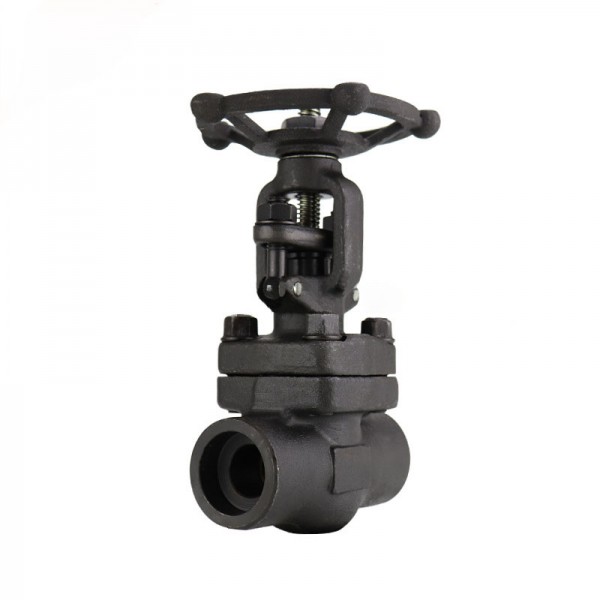

上海良正閥門供應Z61H-100鍛鋼承插焊閘閥
二、Z61H承插焊閘閥的詳細描述:
1.整體采用鍛鋼材料,高密度的材質可以確保產品的密封和耐壓性能更加牢固嚴密。
2.閘閥有3種結構形式:
①體蓋螺栓連接鍛鋼閘閥:閥體與閥蓋用螺栓連接纏繞式墊片密封，優點是便于維修
②體蓋焊接連接鍛鋼閘閥:閥體與閥蓋全焊密封，優點是無外泄漏
③壓力自緊式閥蓋鍛鋼閘閥:閥體與閥蓋用螺蚊連接，內壓自密封環密封優點是內部壓力越大，密封性能越好

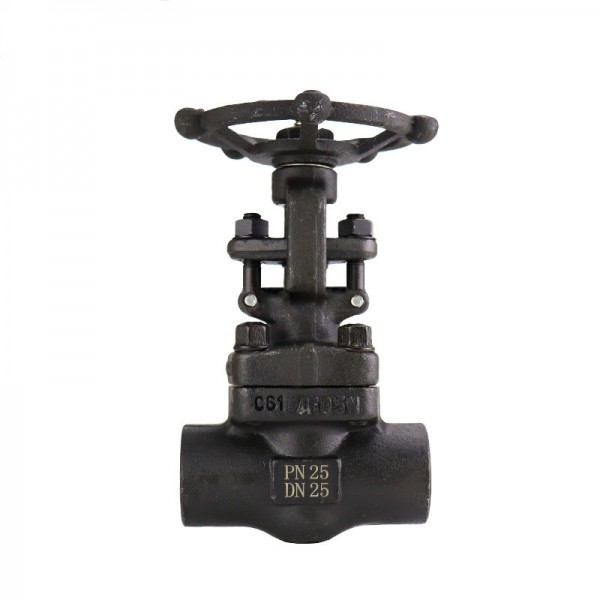

上海良正閥門供應Z61H-100鍛鋼承插焊閘閥
三、Z61H承插焊閘閥主要參數:
1.公稱壓力: PN1.6~ PN40.0
2.公稱通徑: DN6~ DN32
3.適用介質:油、水、氣等多種非腐蝕性或腐蝕性介質
4.適用溫度: -40°C~ 440°C-70°C ~ 240°C≤540°C≤570°C等
上海良正閥門供應Z61H-100鍛鋼承插焊閘閥
四、Z61H承插焊閘閥產品優點:
1.流體阻力比較小，
2.開啟和關閉時所需要的力矩比較小
3.介質的流向不受限制，安裝簡易
4.密封面受介質沖蝕比較小，使用壽命長
5.結構長度比較小操作簡便
