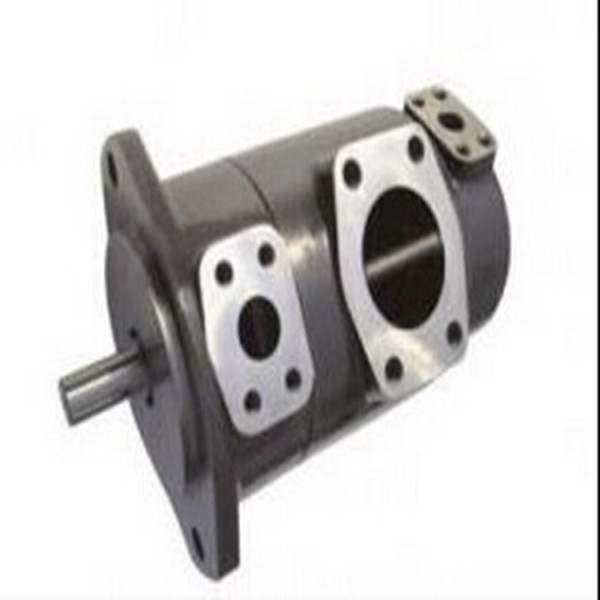

日本東京美（東京計器）TOKIMEC 低噪音定量葉片泵
SQP單泵如下SQP1、SQP2、SQP3、SQP4。
SQP雙聯泵如下、SQP21、SQP31、SQP32、SQP41、SQP42、SQP43
日本東京計器雙聯葉片泵SQP21、SQP31、SQP32、SQP41、SQP42、SQP43等。
柱塞泵P8V P16V P21V P31V P40V P70V P100V。
東京美三聯泵：SQP211、SQP321、SQP421、SQP431、SQP432。
日本東京計器雙聯葉片泵SQP21。SQP31。SQP32。SQP41 SQP42。SQP43。
柱塞泵P8V P16V P21V P31V P40V P70V P100V P130V PH130 PH170。
TOKIMEC泵芯：60S、50S、42S、38S、35S、32S、30S、25S、21S、19S、17S、14S、12S、11S、9S、8S、7S、6S、5S、4S、3S、2S
供應：
TOKIMEC油泵SQPS2-10（12/12/14/15/17/19/21）
TOKIMEC油泵SQPS3-17（21/25/30/32/35/38）
TOKIMEC油泵SQPS4-30（35/38/42/50/60）
東京計器葉片泵的注意事項
葉片泵的管理要點除需防干轉和過載、防吸入空氣和吸入真空度過大外，還應注意:
1.泵轉向改變，則其吸排方向也改變葉片泵都有規定的轉向，不允許反。因為轉子葉槽有傾斜，葉片有倒角，葉片底部與排油腔通，配油盤上的節流槽和吸、排口是按既定轉向設計。可逆轉的葉片泵必須專門設計。
2.葉片泵裝配 配油盤與定子用定位銷正確定位，葉片、轉子、配油盤都不得裝反，定子內表面吸入區部分最易磨損，必要時可將其翻轉安裝，以使原吸入區變為排出區而繼續使用。
3.拆裝 注意工作表面清潔，工作時油液應很好過濾。
4. 葉片在葉槽中的間隙太大會使漏泄增加，太小則葉片不能自由伸縮，會導致工作失常。
5.葉片泵的軸向間隙 對ηv影響很大。 1)小型泵-0.015~0.03mm 2)中型泵-0.02~0.045mm
6.油液的溫度和粘度 一般不宜超過55℃，粘度要求在17~37mm2/s之間。粘度太大則吸油困難;粘度太小則漏泄嚴重。
作為泵產品，葉片泵更多地指滑片泵。只要你有興趣在百度搜索發現，葉片泵幾乎全部指滑片泵。
東京計器葉片泵常見為題
葉片泵常見故障及排除方法是什么?
(1)流量不足。葉片泵流量不足的原因及排除方法見表圖1。
表圖1葉片泵流量不足的原因及排除方法
常見故障及其原因 排除方法
頂蓋處螺絲松動，軸向間隙增大，容積效率下降 適當擰緊螺釘，保證間隙均勻、適當(間隙為0.04~0.07 mm)
個別葉片滑動不靈活 清洗。清洗后仍不靈活時，應單槽調配，使葉片在自重狀態下能慢慢地自動下落為宜(間隙為0.015~0.025 mm)
定子內表面磨損，葉片不能與定子內表面良好接觸 定子內表面磨損一般在吸油腔處，對于已預加工銷孔的定子可翻轉180°使用，否則更換新零件
配流盤端面磨損嚴重 更換
葉片與轉子裝反 使葉片傾角方向和轉子的旋轉方向一致
系統泄漏大 逐個元件檢査泄漏，同時檢查壓力表是否被臟物堵塞
(2)油液吸不上。葉片泵油吸不上的原因和排除方法見表圖2。
表圖2葉片泵油吸不上的原因和排除方法
常見故障及其原因 排除方法
油面過低，油液吸不上 檢査并加注到規定油標線
油液黏度過大，使葉片在轉子槽內滑動不
靈活 一般用20#液壓油或22#汽輪機油
配油盤端面與殼體內平面接觸不良，高低壓腔串通 整修配油盤端面
泵體內部有砂眼，高低壓腔串通 更換
電動機轉向反了 糾正
(3)泵的噪聲過大。泵的噪聲過大的原因及排除方法見表圖3。
表圖3泵的噪聲過大的原因及排除方法
常見故障及其原因 排除方法
濾油器堵塞，吸油不暢 淸洗
吸入端漏氣 用涂黃油的方法，逐個檢査吸油管接頭處，若噪聲減少應緊固接頭
泵端密封磨損 在軸端油封處涂上黃油，若噪聲減小，應更換油封
泵蓋螺釘由于振動而松動 將螺釘連接處涂上黃油，若噪聲小，應緊固螺釘
泵與電動機軸不同心 重新調整使之同心
轉子的葉片槽兩側與其兩端面不垂直，或轉子花鍵槽與其兩端面不垂直 更換轉子
配油盤卸荷三角槽太短 用什錦銼適當修改，使前一葉片過卸荷槽時，后一葉片已脫離吸油腔
花鍵槽軸端的密封過緊(有燙手現象) 適當調整更換
泵的轉速太高 按規定轉速使用
SQP32-25-19-1AB-22
SQP32-25-21-1AB-22
SQP43-60-35-CD-22
SQP32-30-10-1AC-22
SQP32-30-12-1AC-22
SQP32-30-14-1AC-22
SQP32-30-15-1AC-22
SQP32-30-17-1AC-22
SQP32-30-19-1AC-22
SQP32-30-21-1AC-22
SQP43-75-35-DA-22
SQP32-32-10-1AD-22
SQP32-32-12-1AD-22
SQP32-32-14-1AD-22
SQP32-32-15-1AD-22
SQP32-32-17-1AD-22
SQP32-32-19-1AD-22
SQP32-32-21-1AD-22
SQP32-35-10-1BA-22
SQP32-35-12-1BA-22
SQP32-35-14-1BA-22
SQP32-35-15-1BA-22
SQP32-35-17-1BA-22
SQP32-35-19-1BA-22
SQP32-35-21-1BA-22
SQP32-38-10-1BB-22
SQP32-38-12-1BB-22
SQP32-38-14-1BB-22
SQP32-38-15-1BB-22
SQP32-45-15-1BC-22
SQP32-38-21-1BB-22
SQP32-38-17-1BB-22
SQP32-38-19-1BB-22
SQP32-45-10-1BC-22
SQP32-45-12-1BC-22
SQP32-45-14-1BC-22
SQP32-45-17-1BC-22
SQP32-45-19-1BC-22
SQP32-30-17-86BA-18
SQP32-30-21-86BB-18
SQP32-32-21-86BB-18
SQP32-35-14-86DC-18
SQP32-38-19-86BA-18
SQP32-38-21-86AA-18
SQP32-21-10-1CC-18
SQP32-21-12-1CC-18
SQP32-21-14-1CC-18
SQP32-21-17-1CC-18
SQP32-21-19-1CC-18
SQP32-25-10-1CC-18
SQP32-25-12-1CC-18
SQP32-25-14-1CC-18
SQP32-25-15-1CC-18
SQP32-25-17-1CC-18
SQP32-25-19-1CC-18
SQP32-25-21-1CC-18
SQP32-30-10-1CC-18
SQP32-30-12-1CC-18
SQP32-30-14-1CC-18
SQP32-30-15-1CC-18
SQP32-30-17-1CC-18
SQP21-19-14-86CD-18
SQP21-21-14-86CD-18
F11-SQP21-14-7-1CC-18
SQP21-17-11-1BB-18
