引言

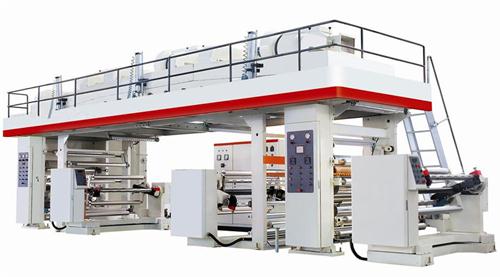

覆膜機顧名思義就是給紙張表面覆膜用的，其主要?jiǎng)恿刂泣c(diǎn)分別為：放卷-牽引-收卷三部分，其中放卷和收卷對變頻器控制精度要求較高，目前像這種控制系統一般都采用進口變頻器來實現，放卷和收卷在變頻器控制中變頻器輸出頻率既要考慮卷徑的變化，還要考慮線速度的變化，還要保持系統恒定的張力輸出。所以它的控制系統是一個復雜的運算過程，四方V560系列變頻器成功應用于好貓集團寶雞某分廠紙張覆膜車間，控制精度達到進口變頻器的效果，調試簡單，控制性能優異，得到客戶的一致認可。
一、 系統配置
1， 變頻器V560-4T0055
2， 張力擴展卡：APV-F301
3， PG卡：PGV-C000
二、 系統技術要求
該系統主要介紹收卷控制，收卷控制變頻器工作于閉環矢量開環張力控制模式，PG卡和編碼器配合用來實現變頻器的閉環矢量運行模式，張力設定源為外部電位器，線速度輸入源為上位機PLC控制，還有卷徑復位以及啟動信號均來自于上位機。本收卷系統要求變頻器反應迅速，變頻器頻率輸出隨線速度變化以及放卷速度還有卷徑變化實時快速調節，并且變頻器的過載能力要強，要求系統反應迅速，運行平穩。

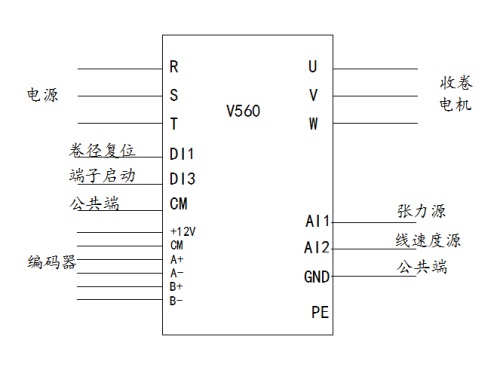

三、 系統接線圖

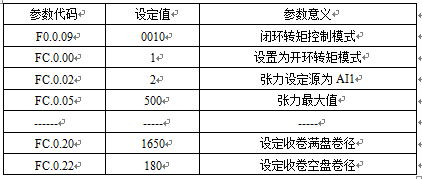

四、 變頻器參數
五、 系統優勢
1， 本系統張力擴展卡以及PG卡都變頻器內置；
2， 張力控制精度高，變頻器響應迅速，輸出電流平穩；
3， 變頻器面板可以直接顯示線速度和給定張力，簡易直觀，客戶可以隨時掌握系統運行情況。
4， 變頻器啟停平穩，運轉中速度跟隨性優秀。
5， 安裝方便，調試簡單。
